Как самостоятельно установить и настроить спутниковую антенну Телекарта ТВ без специальных приборов?
В статье мы расскажем об установке антенны  Телекарта ТВ и оборудовании для приема телевизионного сигнала со спутниковым приемником Globo X90 или подобными другими приемниками Телекарта ТВ. Поделимся опытом самостоятельной настройки спутниковой тарелки без измерительных приборов,с минимальным набором инструментов.

Будет ли работать Телекарта?
В первую очередь проверим будет ли приниматься Телекарта в необходимом нам месте.
Вещание Телекарта ТВ  ведется со спутника "Intelsat-15". Точка нахождения спутника на геостационарной орбите – позиция  85,2° Е  (восточной долготы)
Для начала нужно посмотреть зону покрытия. В Тверской и Московской области достаточно тарелки диаметром 0,6 метра. Это обозначает, что диаметр антенны может быть 0,6 м. или более.
Второй важный момент - это определить направление на спутник (азимут) в точке предполагаемой установки спутниковой антенны. Следует знать, что в каждой местности свое геомагнитное склонение. То есть, если точно направить компас на спутник Intelsat-15, то он будет показывать совсем другое значение нежели 85,2°Е  восточной долготы. И нам для правильной настройки нужно знать геомагнитное склонение в месте установки.
Значение азимута для своего населенного пункта узнаем простым путем на сайте Satellite Finder, который наглядно на картах GoogleMaps покажет нам направление на спутник. Для этого вводим название своего города или деревни и по карте выбираем место где будем ставить антенну. Затем выбираем в меню спутник. Зеленая линия на карте покажет направление. К примеру ,город TVER и спутник 85,2Е INTELSAT-15  (IS-15).

Под картой находятся все нужные для настройки антенны Телекарта ТВ данные, а именно магнитный азимут для компаса - Azimuth (magn.)114,9 градуса и угол поворота конвертера - LNB Skew 26,3 градуса против часовой стрелки, стоя лицом к антенне. Все данные приведены для Тверской области.
На карте нужно найти для себя визуальные ориентиры направления на спутник. К примеру деревья, здания, сооружения и другие стационарные объекты хорошо видимые с места установки спутниковой тарелки. Для уверенной настройки направления на   спутник желательно, чтобы высокие объекты-ориентиры были на относительно большом расстоянии 1,5 - 2,0 км.
Монтаж спутниковой тарелки Телекарта.
Антенна должна быть закреплена надежно на стене или на крыше.
Для крепежа на стену панельного дома можно использовать универсальные дюбели с с болтами-саморезами к ним с шестигранной головкой под ключ  длиной 75-100 мм. Для деревянного дома нужны просто болты-саморезы.
Настенное крепление, на который крепится антенна, после установки не должно шататься ,труба на которой крепится сама антенна должна быть строго вертикальна. После того как закрепите кронштейн можно приступать к сборке тарелки. Подключите кабель и не забудьте повернуть конвертер вокруг своей оси согласно данным, указанным выше. Притом, эту процедуру нужно выполнить "на земле". Дело в том, что после того как тарелка уже смонтирована у Вас просто может не хватить длины рук, чтобы дотянуться до конвертера.

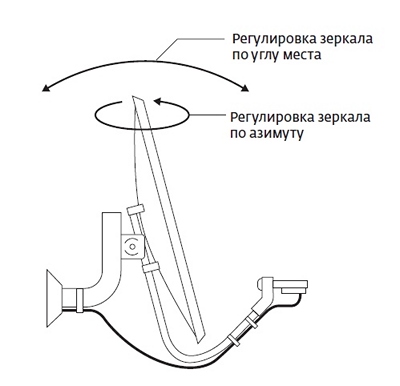

После чего монтируем тарелку на кронштейн, фиксируем ее, но не затягиваем гайки, чтобы была возможность перемещать ее в горизонтальной и вертикальной плоскости.

Предварительное позиционирование спутниковой антенны Телекарта
Теперь самое время вспомнить о высоте спутника над горизонтом и выставить предварительно антенну , двигая верх или вниз. В Твери и области угол-места (элевация) составляет (Elevation) 12,4°. А так как тарелка у нас офсетная, то располагается она чуть ниже вертикали, то есть "смотрит"  не в небо. Но не пугайтесь этого. Просто посмотрите на рисунок, как работает офсетная тарелка и все встанет на свои места.

У такого расположения есть плюс, в антенне не скапливаются осадки в виде снега и дождя.
Поэтому ориентируем зеркало антенны, чтобы смотрела немного в землю. А затем по ранее помеченным  ориентирам направляем в сторону спутника.
На этом предварительная настройка закончена и можно приступить к подключению проводов.
Настройка системы для приема Телекарта ТВ.
Подсоединять все провода нужно при выключенном оборудовании. То есть спутниковый приемник и телевизор должны быть отключены от сети. Подключить приемник Телекарта ТВ к телевизору можно через "тюльпаны" или SCART или же HDMI  кабель для Телекарты HD и Континент ТВ .

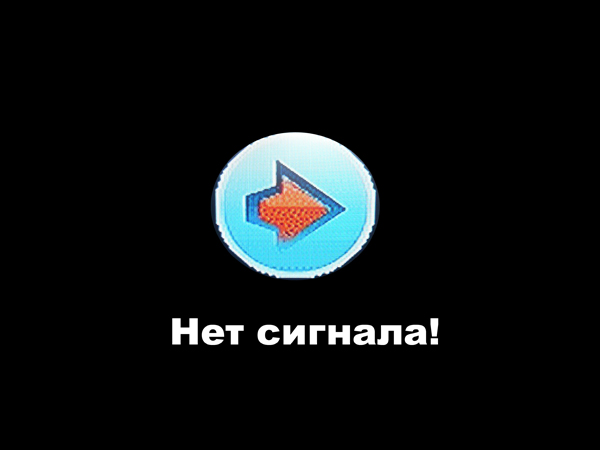

Включаем телевизор и ресивер. Переключаем телевизор на отображение сигнала с внешнего источника, обычно "AV". И скорее всего увидите следующее:

Это картинка говорит, что телевизор и спутниковый ресивер Globo X90 работают, но антенна не настроена на спутник.
Так как у нас нет никаких измерительных приборов, то будем использовать возможности самого приемника. Для чего нажимаем кнопку MENU на пульте. И выбираем пункт настройки антенны.

Когда тарелка не настроена на спутник, или как минимум настроена не идеально. То показания мощности сигнала составляют около 45%, а величина качества всего 5%.

Естественно в этот момент никаких телепередач Вы не увидите.
Наша задача настроить антенну так, чтобы показания мощности составляли минимум 90%, а качество более 70%.

Устойчивое изображение Вы получите при величине качества 50% и более. Но все таки стремиться следует к более высоким значениям. Чтобы не зависеть от капризов природы, во время дождя, снега, и пр.
Как настраивать антенну на спутник?
Если первоначальная предварительная  установка антенны по компасу или карте не принесли результата,то есть изображение на экране телевизора отсутствует или низкое значение мощности и качества,тогда необходимо более точно направить антенну на спутник. Для этого будем использовать метод сканирования пространства в предполагаемом месте нахождения спутника. Суть метода наглядно отражена на рисунке:

Нам необходимо плавно поворачиваем антенну в горизонтальной плоскости, смещая ее шагами по 1..2 см. После каждого сдвига делаем паузу 3..5 сек, чтобы дать возможность ресиверу обработать сигнал. Контролируем на экране телевизора уровни сигналом мощности и качества. Как только Вы нащупаете спутник, то вначале увеличится значение мощности, а потом и качества.
Если при горизонтальном повороте антенны «захват» сигнала не происходит, необходимо перейти к вертикальному смещению антенны. Для этого не меняя положения антенны, сместите верхний край антенны приблизительно на 1 см вперед или назад, зафиксируйте это положение по вертикали и повторите поиск по горизонтали необходимое количество раз после смещения по вертикали на один шаг.
Продолжаем до тех пор, пока не получим примерно следующие значения:

Этих значений вполне достаточно для качественно приема Телекарты в Тверской области и в Твери.
После чего настройку антенны можно считать законченной. Затягиваем покрепче все болты и гайки. При этом контролируем значения параметров мощности и качества.
Сколько времени занимает настройка спутниковой антенны?
Если Вы все делаете впервые, то рассчитывайте на 2-3  часа кропотливой работы. Как говорят профессиональные установщики, если Вы настраиваете спутниковую антенну Телекарта в первый раз, то провозитесь часа три, но все равно обязательно настроите ее. Иными словами "не настроить" тарелку шансов нет, все обязательно получится.
